Пару лет назад я разбирал старый токарный станок 1К62 — тот самый, что ещё мой дедушка обслуживал на заводе. Внутри шпиндельного узла нашёл подшипник скольжения — массивную бронзовую втулку с канавками для смазки. Машина работала с 1965 года, и втулка износилась всего на 0,3 мм. Я тогда подумал: вот она, настоящая долговечность. Но когда начал копать глубже, понял — история подшипника гораздо сложнее, чем кажется. И выбор между «скольжением» и «качением» — это не просто технический вопрос, а целая философия инженерии.
- От бронзы к стали: как всё начиналось
- Качение побеждает: от конических роликов до радиальных шариков
- Что есть что: разбираем популярные модели
- 1. Шарикоподшипники радиальные (6000, 6200, 6300 серии)
- 2. Роликовые конические (30200, 30300, 32000 серии)
- 3. Сферические роликовые (22200, 22300 серии)
- 4. Игольчатые (NA, NK, RNA серии)
- 5. Подшипники скольжения (бронзовые, баббитовые, полимерные)
- 6. Керамические гибриды
- Кто кого по качеству: мой личный рейтинг
- Где и что выбрать: практические выводы
От бронзы к стали: как всё начиналось
Если вернуться к истокам, первые подшипники появились ещё в Древнем Египте — деревянные втулки под колёсницами. Но промышленный взрыв случился в XIX веке, когда паровые машины и железные дороги поставили задачу: как вращать вал с минимальным трением при огромных нагрузках?
В 1839 году Исаак Бэббит получил патент США №1252 на «Способ изготовления букс для осей и штифтов». Его антифрикционный сплав — примерно 50 частей олова, 5 частей сурьмы и 1 часть меди — стал прорывом. Мягкое олово при нагрузке плавилось и действовало как смазка, а твёрдые кристаллы меди и сурьмы образовывали рабочую поверхность. Фактически, Бэббит изобрёл «металлическую смазку», которая работала сама по себе.
Но баббитовые вкладыши имели предел. При скоростях выше 10 м/с и нагрузках свыше 10 МПа они начинали «захватывать» — мягкий сплав приваривался к стальному валу. Инженеры искали альтернативу. И нашли её в конструкции, где трение заменялось качением.
Качение побеждает: от конических роликов до радиальных шариков

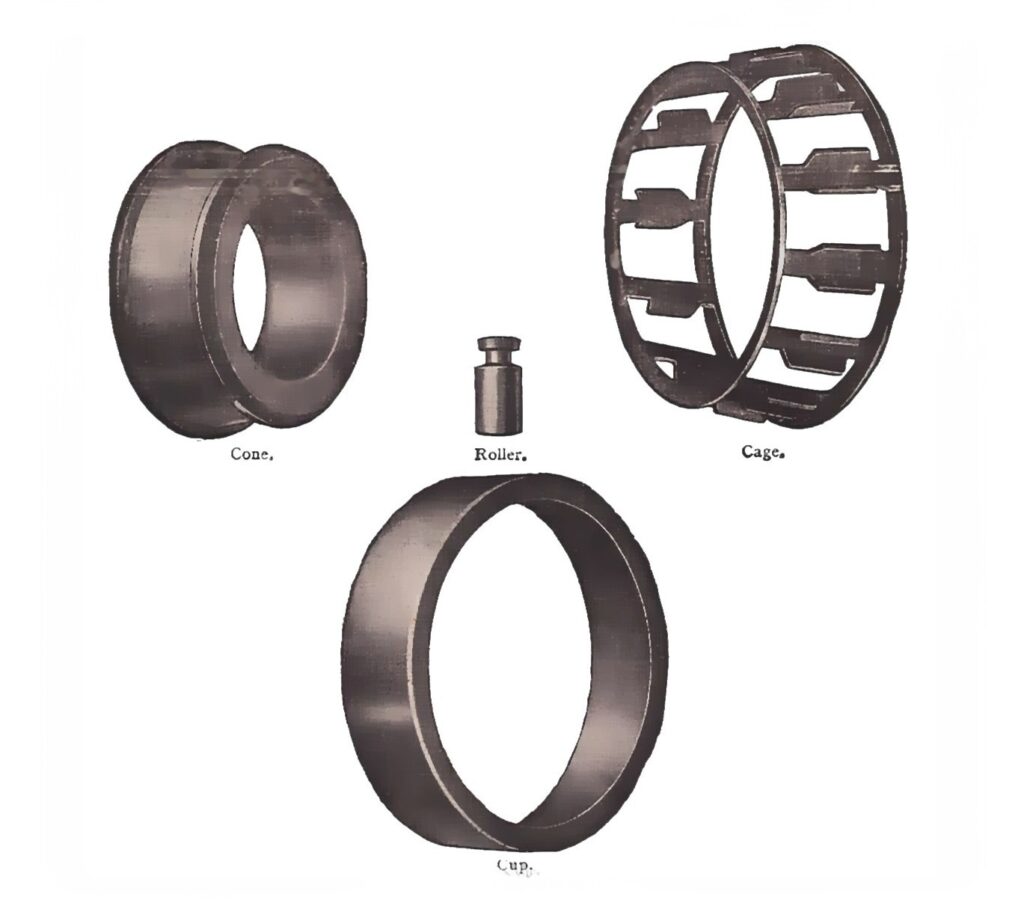

В 1895 году фермер Джон Линкольн Скотт из Индианы подал заявку на «Подшипник для колёс транспортного средства» (патент США №552008). Его идея — сужающаяся букса с независимыми рядами роликов — позволила компенсировать осевую нагрузку. Но настоящий успех пришёл к Генри Тимкену, который в 1898 году запатентовал конический роликовый подшипник (патент США №606635).
Чем отличался Тимкен? Он не просто изобрёл конструкцию — он создал систему. В 1901 году компания переехала в Огайо, рядом с Детройтом и Питтсбургом, и наладила вертикальную интеграцию: собственная сталь, собственное производство, собственные стандарты. Конический роликовый подшипник Тимкена стал стандартом де-факто для железнодорожных вагонов и автомобилей. Сегодня Timken Company живёт, с годовым оборотом около 4,6 млрд долларов.
Но если говорить о самом массовом типе, то это — радиальный шарикоподшипник. Его «каноническая» форма появилась в патенте Роберта Конрада 1906 года (патент США №822723): внутреннее и наружное кольца, сепаратор и шарики. Эта конструкция до сих пор остаётся самой распространённой в мире. А самоустанавливающийся шарикоподшипник Вингквиста лёг в основу шведской компании SKF — сегодня гиганта с выручкой 8,9 млрд долларов (данные 2021 г.).
Что есть что: разбираем популярные модели
После двадцати лет работы с подшипниками я вывел для себя простую классификацию. Вот она — без воды, только практика.
1. Шарикоподшипники радиальные (6000, 6200, 6300 серии)
Это «хлеб насущный» инженера. Самые массовые, дешёвые, универсальные. Обозначение 6205-2RS — расшифровывается просто: 6 — тип (шариковый), 2 — серия ширины, 05 — внутренний диаметр 25 мм, 2RS — двойной резиновый сальник.
Где применяются: электродвигатели, насосы, редукторы, бытовая техника. Всё, что крутится до 10 000 об/мин и не требует сверхнагрузок.
Качество и долговечность: при правильной смазке и чистоте — 20 000–50 000 часов. Лучшие производители — SKF, FAG (Schaeffler), NSK, Timken. Китайские аналоги (HRB, LYC) дешевле в 3–5 раз, но разброс качества огромен: я видел HRB, которые работали 5 лет без проблем, и такие же, которые сыпались через месяц.
2. Роликовые конические (30200, 30300, 32000 серии)
«Тяжеловесы». Выдерживают огромные радиальные и осевые нагрузки одновременно. Конструкция Тимкена — два сепаратора с коническими роликами между внутренним и наружным кольцами.
Где применяются: ступицы колёс грузовиков и тракторов, редукторы, опоры валов в прокатных станах. Там, где на вал действует сила «вдоль» и «поперёк» одновременно.
Качество и долговечность: при правильной регулировке зазора — 30 000–80 000 часов. Критически важна предварительная нагрузка: слишком туго — перегрев, слишком свободно — люфт и ударная нагрузка. Лидеры — Timken, SKF, NTN.
3. Сферические роликовые (22200, 22300 серии)
«Компенсаторы». Внутреннее кольцо имеет сферическую дорожку качения, что позволяет роликам самоустанавливаться при перекосе вала до 2–3°.
Где применяются: вибрационные грохоты, конвейеры, насосы с длинными валами, агрегаты с возможной деформацией корпуса. Там, где идеальная соосность — роскошь.
Качество и долговечность: SKF и FAG здесь вне конкуренции. Сферические роликовые подшипники этих брендов при правильной эксплуатации выдерживают 50 000–100 000 часов. Дешёвые аналоги часто имеют проблемы с сепаратором — он ломается при вибрациях.
4. Игольчатые (NA, NK, RNA серии)
«Компактные». Ролики тонкие и длинные — как иглы. Позволяют выдерживать большие нагрузки при минимальных габаритах.
Где применяются: коробки передач, планетарные редукторы, гидравлические насосы. Там, где радиальное пространство ограничено миллиметрами.
Качество и долговечность: проблема — краевое напряжение на концах роликов. Лучшие (INA, NTN) используют профилированные торцы, которые компенсируют перекос. Срок службы 15 000–40 000 часов, но при грязной смазке падает в разы.
5. Подшипники скольжения (бронзовые, баббитовые, полимерные)
«Старые солдаты». Нет тел качения — есть плёнка смазки между валом и вкладышем.
Где применяются: гидротурбины, корабельные валы, тяжёлые станки, там, где нужна плавность хода, гашение вибраций или работа в жидкости. Мой токарный 1К62 — яркий пример.
Качество и долговечность: при гидродинамической смазке — практически вечны. Баббитовые вкладыши на гидроэлектростанциях работают по 30–40 лет. Полимерные (на основе PTFE, PEEK) — новое слово: самосмазывающиеся, химически стойкие, но ограничены по нагрузке (до 50 МПа) и температуре (до 250 °C для PEEK).
6. Керамические гибриды
«Формула-1». Шарики из нитрида кремния (Si₃N₄), кольца из стали.
Где применяются: высокоскоростные шпиндели (до 100 000 об/мин), вакуумные камеры, агрессивные среды. Там, где сталь плавится или корродирует.
Качество и долговечность: плотность керамики в 40% от стали — значит, центробежные силы меньше, скорость выше. Срок службы в 3–5 раз длиннее стальных аналогов при тех же условиях. Цена в 10–20 раз выше. Лидеры — Cerobear (Германия), NSK, SKF.
Кто кого по качеству: мой личный рейтинг
За годы работы я научился читать подшипники «на ощупь» — буквально. Вот что выяснил.
Tier 1 (премиум): SKF (Швеция), Schaeffler/FAG (Германия), NSK, NTN (Япония), Timken (США). Эти ребята контролируют каждый этап: от стали до финишной обработки дорожек качения. Срок службы в 1,5–2 раза длиннее среднего. Цена соответствующая.
Tier 2 (хорошее качество): Koyo, Nachi (Япония), ZWZ (Китай, но высокий сегмент), CRAFT (Латвия/Китай). Для 90% промышленных задач — оптимальное соотношение цена/качество.
Tier 3 (бюджет): HRB, LYC, C&U (Китай). Подойдут для неответственных узлов, низких скоростей, запасных агрегатов. Но я видел, как дешёвый 6205 взорвался в электродвигателе из-за пористости стали сепаратора.
Тонкий момент: подделки. На рынке до 30% «SKF» и «NSK» — фейки. Признаки: цена ниже оптовой на 40%, грубая гравировка, отсутствие лазерной маркировки на боковой поверхности. Покупайте только у авторизованных дистрибьюторов.
Где и что выбрать: практические выводы
Если вы проектируете редуктор — берите конические роликовые Timken или SKF. Для электродвигателя — радиальный шарикоподшипник с сальниками, серия 2RS. Для виброгрохота — только сферический роликовый, иначе перекос убьёт обычный за неделю. Для шпинделя ЧПУ — керамический гибрид, иначе высокие обороты расплавят сталь.
А если хотите долговечность века — посмотрите на подшипники скольжения. Моя бронзовая втулка в станке 1К62 доказала: иногда «старое» надёжнее «нового». Просто смазка должна быть правильной, а чистота — идеальной.
В конце концов, подшипник — это не деталь, а система. Его долговечность зависит на 40% от качества изготовления, на 30% — от правильного монтажа, на 20% — от смазки и на 10% — от условий эксплуатации. Пропустите один пункт — и даже лучший SKF превратится в металлолом за месяц.
А какой подшипник выбрали бы вы для своего проекта? Если нужна помощь с подбором или патентованием собственной конструкции — пишите, разберёмся вместе.
